Тестер світлодіодів, підсвічування ЖК ТВ XY284-GHB автоматичний, 0-320В
Тестер світлодіодів, підсвічування ЖК ТВ XY284-GHB автоматичний, 0-320В

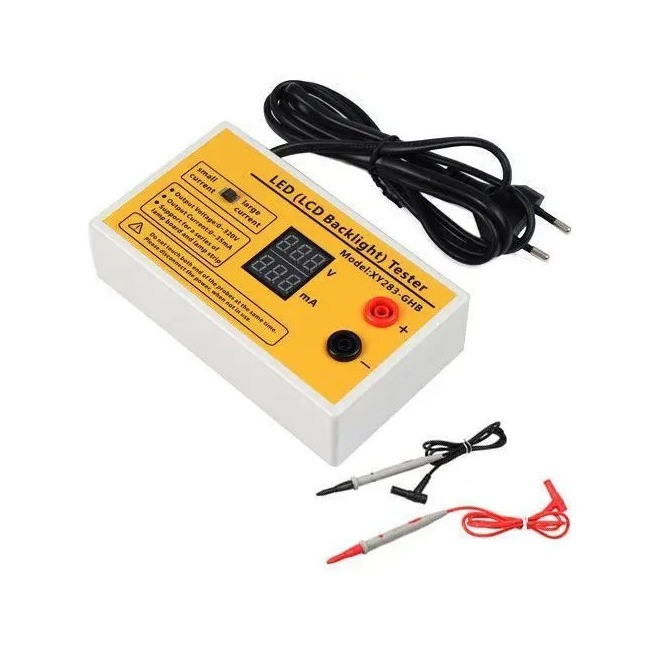

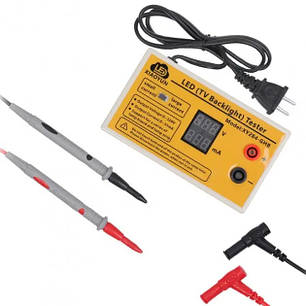

Тестер XY284-GHB використовується для перевірки світлодіодних LED панелей, LED планок, окремих світлодіодів підсвічування рідкокристалічних матриць моніторів та телевізорів. Також є можливість перевірки LED панелей та LED планок без розбирання матриці.
Для використання тестера потрібно підключити щупи, що входять до комплектації, до гнізда, позначених «+» і «–». Червоний щуп потрібно підключити до гнізда «+», чорний щуп до гнізда «–». Після підключення щупів із пробників потрібно зняти захисні кембрики. Довжина дротів щупів становить 90 см, довжина щупів 15 см, довжина пробників щупів 22 мм.
Живлення тестера може здійснюватися від побутової електромережі змінного струму з напругою 220 В. Напруга живлення може змінюватись від 85 до 265 В змінного струму. Довжина шнура живлення становить 1 м на кінці шнура євровилка.
Червоний і чорний щупи не можна замикати між собою. утворюється коротке замикання.
Після включення напруги живлення включатися два 3-розрядних 7-сегментних індикатора, які позначені V (поточна вихідна напруга) і mA (поточний вихідний струм). До тестеру не можна підключати навантаження доки на індикаторі V не стабілізується значення вихідної напруги у межах 315 – 320 У.
Через високу вихідну напругу не можна одночасно братися руками за пробники червоного і чорного щупа, щоб уникнути удару струмом.
Тестер оснащений двопозиційним перемикачем з позиціями small current та large current. Позиція перемикача вказує на максимальний вихідний струм тестера. Рекомендується застосовувати позицію small current під час перевірки LED планок або окремих світлодіодів, а позицію large current під час перевірки LED панелей.
Не рекомендується включати LED панелі, LED планки та окремі світлодіоди в реверсному напрямку, особливо при позиції перемикача large current.
Характеристики тестера XY284-GHB:
- Напруга живлення: 85 - 265 В змінного струму;
- Довжина шнура живлення: 1 м;
- Вихідна напруга тестера: 0 - 320 В;
- Вихідний струм тестера: 0 – 35 мА;
- Щупи: CAT III 1000 20 А;
- Довжина проводів щупів: 90 см;
- Довжина щупів: 15 см;
- Довжина пробників щупів: 22 мм;
- Розміри тестера: 140 х 80 х 40 мм;
- Вага комплекту: 366 г.
Комплектація:
- Тестер;
- Щуп CAT III 1000 В 20 А - 2шт.;
- Посібник користувача англійською мовою.
Основні | |
---|---|
Виробник | XYG |
Країна виробник | Китай |
Стан | Новий |
Тип | Цифровий |
Користувацькі характеристики | |
Вид | Тестери |
Призначення | Для монітора |
Гарантійний термін | 1 |
Монітор | РК |
Вага | 0.37 |
Колір | Червоний |
Габаритні розміри | |
Висота | 40 |
Ширина | 80.0 |
Довжина | 140 |
- Ціна: 1 643 ₴
